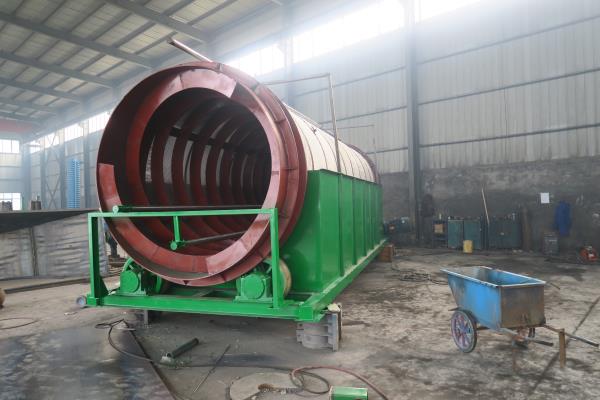

滾筒篩簡介：
GTS系列滾筒篩（GTS roller screen）是我公司為電廠、焦化廠、建材、冶金、化工、礦山、陶瓷等行業而研制的專用篩分設備，它克服了圓振動篩和直線篩在篩分較濕物料時出現的篩網堵塞問題，提高了篩分系統的產量和可靠性，受到廣大用戶的一致好評。
GTS系列滾筒篩是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后，靠滾筒旋轉的離心力機跳汰作用來篩分分物料。通過不同網目的篩網逐一出。不同規格的石料篩出后經漏斗落入皮帶機送至成品料湯。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自留送往成品堆。
滾筒篩工作原理：
GTS系列滾筒篩機主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝與機架上。電動機經減速機與滾筒裝置過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜于轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒外圓的篩王排出。不合格的物料（篩上產品）經滾筒末端排出。由于物料在滾筒內翻轉、滾動、使卡在滾筒內的翻轉、轉動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。
滾筒篩特點：
1、篩孔不易堵塞。
2、運動平穩，噪音較低。
3、結構簡單，維修方便。
4、整機可靠性高，一次性投資較少。
5、采用特制篩網，篩分效率高，使用壽命長。
滾筒篩分機的性能特點：
滾筒篩分機具有功率小，能耗低，筒內有自清掃裝置，篩孔不易被堵塞； 占用空間小，投資成本降低； 運轉平穩可靠； 篩分效率高； 產量大； 工藝布置簡便，安裝、維護方便，操作方便等特點。同時對物料的適應能力強，粘性、濕度大、臟、雜等各種性質的物料都能篩分，進料方式多樣化，即人工方式和機械傳動，能大批量生產，中心篩網采用環狀扁鋼圈設計，耐磨性好，使用壽命長，結構簡單，維修方便。
滾筒篩技術參數：
|
型號 |
簡體規格 |
簡體傾角 |
簡體轉速(轉/分) |
篩孔尺寸 |
最大進料粒度 |
產量(m3/h) |
電機功率 |
|
|
篩孔(2mm) |
篩孔(20mm) |
|||||||
|
GTS820 |
Φ0.8X2 |
6° |
32 |
2-20 |
網孔尺寸X2.5 |
7 |
30 |
3 |
|
GTS830 |
Φ0.8X3 |
6° |
32 |
2-20 |
網孔尺寸X2.5 |
8 |
50 |
3 |
|
GTS1030 |
Φ1X3 |
6° |
25 |
2-20 |
網孔尺寸X2.5 |
10 |
60 |
4 |
|
GTS1040 |
Φ1X4 |
6° |
25 |
2-20 |
網孔尺寸X2.5 |
11 |
80 |
4 |
|
GTS1230 |
Φ1.2X3 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
12 |
100 |
5.5 |
|
GTS1240 |
Φ1.2X4 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
14 |
120 |
5.5 |
|
GTS1250 |
Φ1.2X5 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
15 |
140 |
5.5 |
|
GTS1530 |
Φ1.5X3 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
16 |
120 |
5.5 |
|
GTS1540 |
Φ1.5X4 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
18 |
150 |
7.5 |
|
GTS1550 |
Φ1.5X5 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
20 |
180 |
11 |
|
GTS1560 |
Φ1.5X6 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
22 |
200 |
11 |
